概述

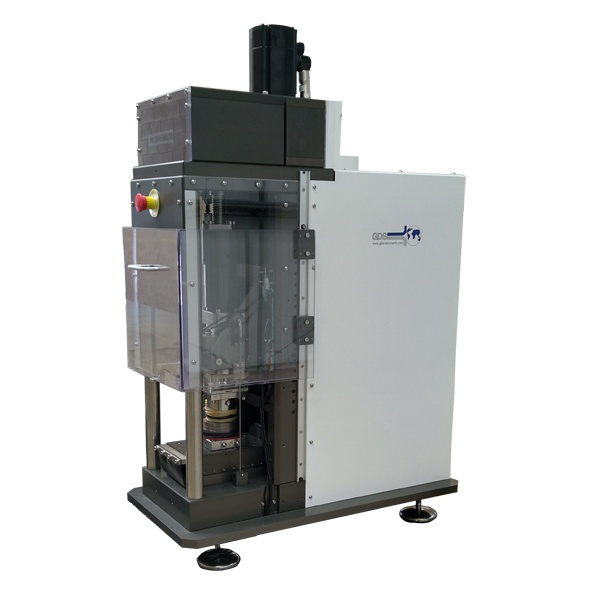

GDS电机控制的动态循环单剪试验系统(EMDCSS)是进行动单剪试验的主要设备，它不仅可以进行小应变（0.005%剪应变幅值）到大应变（10%剪应变幅值）的动态循环试验，还可以进行非常精确的准静态测试。它是具有**测试量程范围的单剪系统的**选择，也是高级商业测试和学术研究的**选择。
| 主要特点 | 优点 |
| 主动高度控制 | 单剪试验中可以设置保持体积恒定。阶段之间不需要手动干预。由于系统极高的刚度设计，也不会有垂直一致性的影响，这对于动单剪试验是非常重要的。 |
| GDS剪切荷重传感器 | 设计成在线性导轨前测量剪切荷载，这样测量的剪切荷载消除了摩擦产生的误差。 |
| 特氟龙涂层低摩擦限制环 | 用特氟龙涂层低摩擦环来限制圆柱土样的径向变形，以保证恒定的截面积（K0状态）。 |
| 伺服电机作动器性能优越、占用空间小且节约成本 | 伺服电机作动器可以在5Hz下进行高达＋/－1mm的测试，比同类的气动作动器具有更高的精度。电源供电意昧着不需要外部噪声电源组，这与气动/液压系统相反，伺服电机系统只要求达到相应的功率。 |
| 轴向和剪切方向线性导轨采用高刚度交叉滚子轴承 | 200mm 轴承长度不仅提高了系统的稳定性，确保剪切过程中顶盖的旋转范围*小，从而使测试成为简单剪切而不是旋转运动，而且还提供了具有低摩擦力、高承载能力、高精度的线性导轨。 |
可进行的试验:
试验符合ASTM D-6528标准，可以完成动单剪试验、静态单剪试验、主动高度控制和多级加载试验、低速/蠕变试验、用户自定义波形测试、位移/应变/荷载控制的轴向压缩和剪切试验、恒定刚度试验
升级选项:
P波和S波测量与弯曲元实验系统，三轴位移远程编码器，校准套件，剪切荷载应变、直剪、LVDT（附加剪切应变测量）、LVDT（附加轴向应变测量）。
技术参数:
外形尺寸 | 1200mm (H) x 500mm (L) X 770mm |
位移范围 | 轴向= +/- 25mm， 剪切方向 = +/- 15mm: 精度 = <0.1% FSO (实际上轴向范围是+/-50mm，以方便试样安装，实际测量行程是+/- 25mm). |
位移分辨率 | 24 位 (即+/- 20mm = <0.6μm， +/- 15mm = +/- <0.5μm， +/- 2.5mm = <0.1μm) |
荷载范围(kN) | 5， 10 |
工作频率(Hz) | 0到5 |
电源 | 240V或110V 50/60Hz 1 ph |
直剪和单剪试样尺寸 (mm) | 50， 63， 63.5， 66， 66.67， 70， 100，自定义 |
重量(kg) | 160 |
GDS伺服电机控制的动单剪试验系统EMDCSS的工作过程：
圆柱土样侧限被涂有特氟龙涂层的低摩擦剪切环约束，确保试样横截面面积不变。施加剪切荷载（见图1）时，通过主动高度控制保持轴向位移恒定，确保常体积状态。
EMDCSS允许主应力以90°方向平稳和连续的旋转 ，来模拟地震荷载等诸多岩土问题。简单剪切设备可以用于直接研究排水或不排水条件在的剪切应力和剪切应变关系（见图1）。 单剪试验通常用于海底结构、滑坡和地震性能方面的试验。此外，动单剪试验还可以用于研究单剪条件下的阻尼比和液化特性。
动单剪EMDCSS视频：
